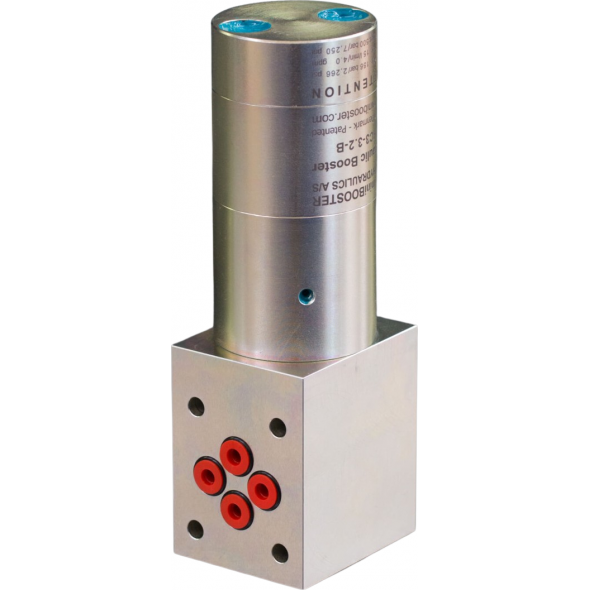

HC3 Hidrolik Mini Booster
0.00
(0 değerlendirmeler) Görüşünü yaz
Hidrolik yoğunlaştırma çözümlerinin tek kapsamlı yelpazesi Düşük basınç sistemlerden yüksek basınç üretin İstediğiniz işi yaratmak için başarılı ve sürdürülebilir ürünler Başarılı sürdürülebilir ürünler ile işletmeler kurun İşletmeniz için yüksek basınç maliyetini düşürür.

miniBOOSTER nedir ?

miniBOOSTER'lar, düşük basınçlı hidrolik sistemlere monte edilebilen salınımlı basınç yoğunlaştırıcılardır. miniBOOSTER, sistem basıncını otomatik olarak yoğunlaştırarak daha yüksek bir çıkış basıncı sağlar. miniBOOSTER'lar, her biri farklı ortamlar için farklı işlevleri temsil eden çok çeşitli modellerde gelir.

HC2 versiyonları: 15 farklı yoğunlaştırma faktörü

PİN GİRİŞİ : 20–207 bar

H : 500 bar maksimum

RETURN :  Mümkün olduğunca düşük (tanka dönüş basıncı)

ÇIKIŞI :  PH  = (P GİRİŞİ   ÖN DÖNÜŞ ) x yoğunlaştırma faktörü

Montaj:  NG6 modüler bağlantı

Ağırlık: 2,6 kg.

Model versiyonları:

A modeli  = boşaltma vanası yok
B modeli  = boşaltma vanası var
G modeli  = doğrudan orantılı olarak kontrol edilir

Tanım:

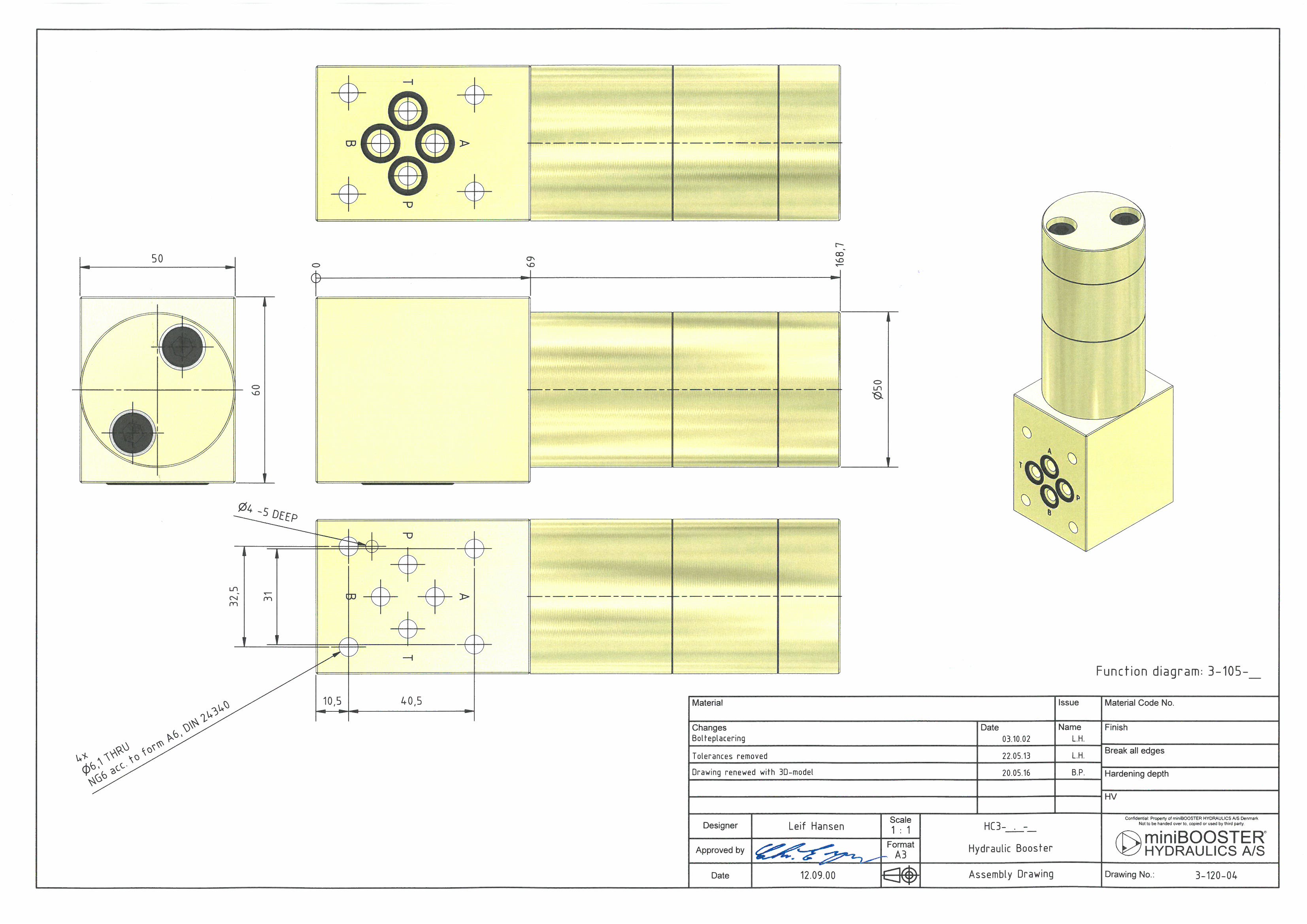

HC3, NG6 (D03) istifleme manifold sistemlerinde kullanılmak üzere tasarlanmış HC2'nin bir versiyonudur. Sadece 2.5 kg ağırlığında kompakt bir ünitedir.

Maksimum çıkış basıncı standart versiyonlarda 500 bardır. Çıkış basıncının ayarlamaları, tedarik edilen basıncın değişmesiyle gerçekleştirilir.

Fonksiyonlar:

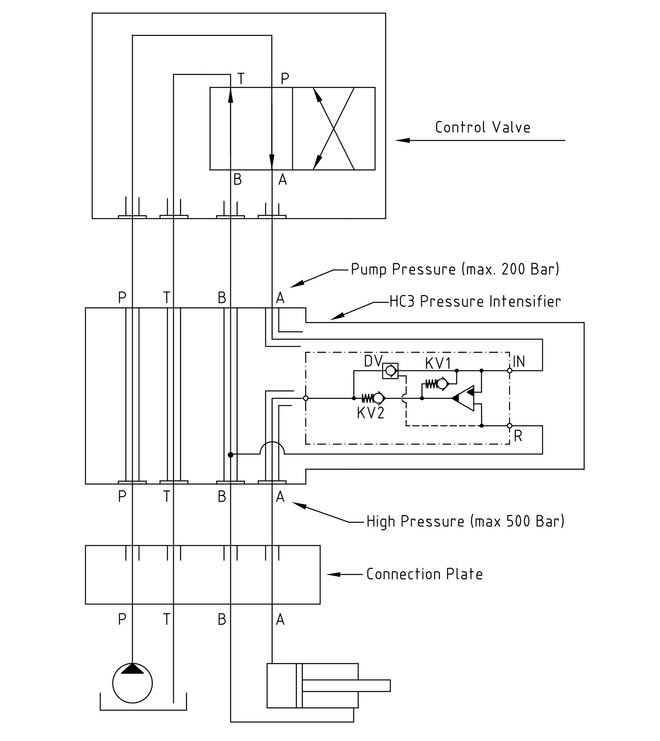

Temel işlem, fonksiyon diyagramında gösterilmiştir. Yağ, bağlantı plakasından kontrol vanasına, kontrol vanasına, kontrol vanasına, kontrol vanasından KV1, KV2 ve DV'den yüksek basınçlı bağlı H'ye serbestçe akarak beslenir.

Yüksek basınçlı taraftan H yağı, bağlantı plakasına A portuna beslenir. Bu durumda, güçlendiriciden maksimum akış, hızlı bir ileri fonksiyon sağlar. Yüksek basınçlı H'ye pompa basıncına ulaşıldığında, vanalar KV1, KV2 ve DV kapanacak. Son basınç, salınımlı pompa ünitesi OP tarafından sağlanacaktır. Ünite, yüksek basınç tarafındaki son baskıya ulaşıldığında otomatik olarak duracaktır. Yüksek basınç tarafında tüketim veya sızıntı nedeniyle basınç düşüşü olursa, OP valfi son basıncı korumak için otomatik olarak çalışır.

Genel açıklamalar için tıklayınız.





Flow rates

Intensification factor
i
Max. intensified outlet flow
l/min
Max. inlet flow
l/min
1.2 3.5 8.0
1.5 4.2 12.0
2.0 3.2 12.0
2.2 2.9 12.0
2.5 2.7 13.0
2.8 2.5 13.0
3.2 2.5 15.0
4.0 2.0 14.0
5.0 1.6 14.0
6.6 1.3 13.0
9.0 0.9 13.0
13.0 0.6 12.0
16.0 0.5 12.0
20.0 0.3 12.0
25.0 0.2 12.0
