JAS..1F-3 Hat Tipi Piston Üstü Kısmalı Nipel Pano Tip

0.00
(0 değerlendirmeler) Görüşünü yaz
JAS2051F 08-3
47596 ₺

Pano tipi, itmeli hortum bağlantılı hat tipi akış ayar bağlantısı. PU ve naylon hortumlar için 12 model.
Kargo ve Teslimat
  • 6000 ₺ + KDV üzeri (20 desi altı) siparişlerde ücretsiz kargo !
İptal ve İade
  • Siparişinizin türüne göre dağıtım süreleri değişmektedir.
  • İthal olan, üretilen, elektronik ürünler, iade kapsamında değildir.
  • 15 gün içinde iade koşullarına uygun olarak iade yapabilirsiniz.
İade ve iptal Politikamız
Bilgilendirme
Ürün ile ilgili soru sorun.

JAS..1F-3 Hat Tipi Piston Üstü Kısmalı Nipel Pano Tip

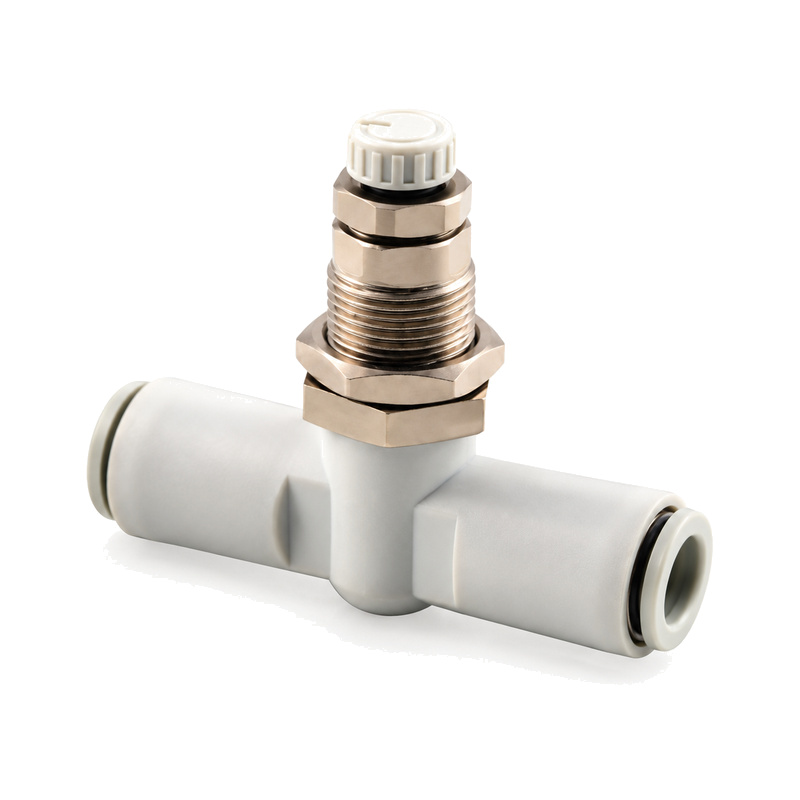

ANNA JAS..1F-3 serisi, pnömatik hatlarda hava akışını kısarak ayarlamak için kullanılan pano tipi bağlantı elemanıdır. İtmeli hortum bağlantısı, ayar düğmesi ve pano montajına uygun dişli yapıya sahiptir.

Öne Çıkan Özellikler

  • Küçük boyut ve hafif yapı.
  • İtmeli hortum bağlantısı.
  • Nikel kaplamalı pirinç metal parçalar.
  • 4, 6, 8, 10 ve 12 mm hortum çaplarına uygun modeller.

Teknik Özellikler

AkışkanHava, vakum
Uygun hortumPoliüretan (PU), naylon
Çalışma sıcaklığı-5 ila +60 °C, donma olmadan
Minimum çalışma basıncı0,1 MPa
Maksimum çalışma basıncıGenel değer 1,0 MPa; metrik boyut için 0,7 MPa
Dayanıklı basınçKaynak sayfada metrik boyut için İngilizce 1,05 MPa, Türkçe 1,5 MPa yazmaktadır; bu değer kaynakta çelişkilidir.
MalzemeNikel kaplamalı pirinç metal parçalar, plastik bağlantı gövdesi

Model ve Ölçü Tablosu

ModelØD (mm)L1L2S1S2ØD1Yaklaşık ağırlık (kg)
JAS1001F 04-3439.281289.50.018
JAS1001F 06-36428128120.022
JAS2001F 04-3440.71014109.50.023
JAS2001F 06-3655121712130.033
JAS2051F 06-3657121712130.034
JAS2051F 08-3859121712160.041
JAS3001F 06-3659122216160.048
JAS3001F 08-3864122216160.052
JAS3001F 10-31072122216190.063
JAS4001F 10-31078122721190.081
JAS3001F 12-31276122216210.067
JAS4001F 12-31262122721210.083

Ölçüler mm cinsindedir. Ağırlıklar, ölçülerden plastik gövde ve pirinç parçaların yaklaşık hacimleriyle hesaplanmıştır; tartım değeri değildir.

Kullanım Alanları

Pnömatik hortum hatlarında akış ayarı ve pano üzerinden erişilen kısma bağlantıları.

Sık Sorulan Sorular

Hangi hortumlarla kullanılır?

PU ve naylon hortumlarla kullanılır.

Hangi çaplar vardır?

4, 6, 8, 10 ve 12 mm seçenekleri bulunur.

Aynı hortum çapındaki modeller aynı mı?

Hayır. Model kodları ve montaj ölçüleri farklıdır; model ve hortum çapı birlikte seçilmelidir.

Bağlantı nasıl yapılır?

Hortum, itmeli bağlantı yuvasına takılır.

Çalışma sıcaklığı nedir?

-5 ila +60 °C; donma olmadan.

Ağırlıklar kesin mi?

Hayır; tablodaki ağırlıklar yaklaşık hesaplanmıştır.

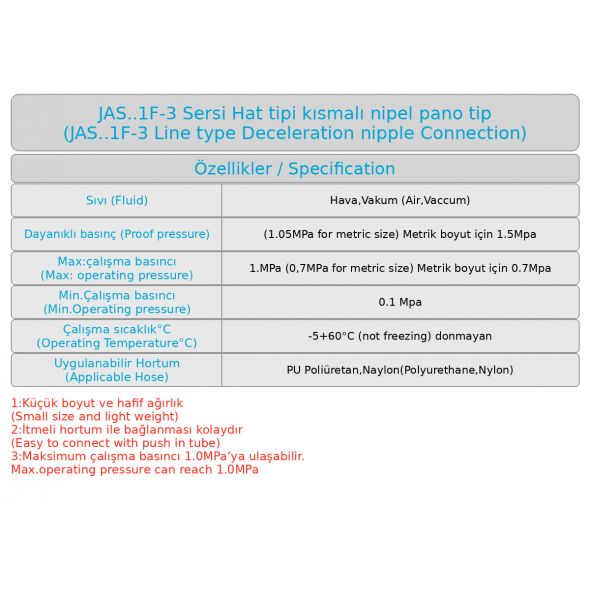

JAS..1F-3 Hat Tipi Piston Üstü Kısmalı Nipel Pano Tip Teknik Veriler

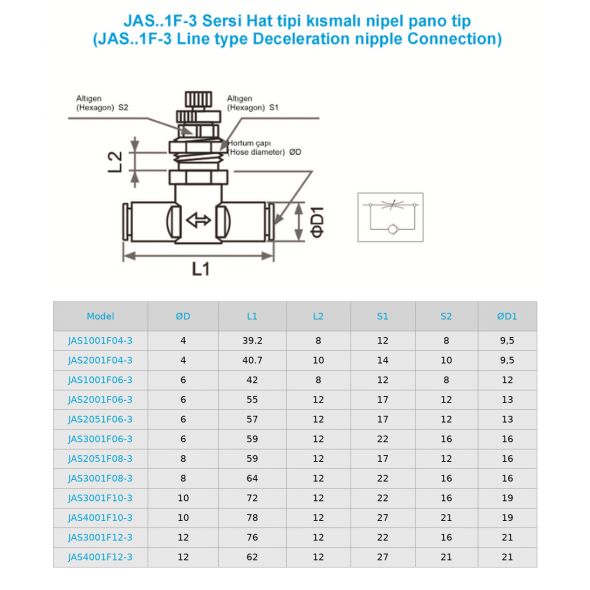

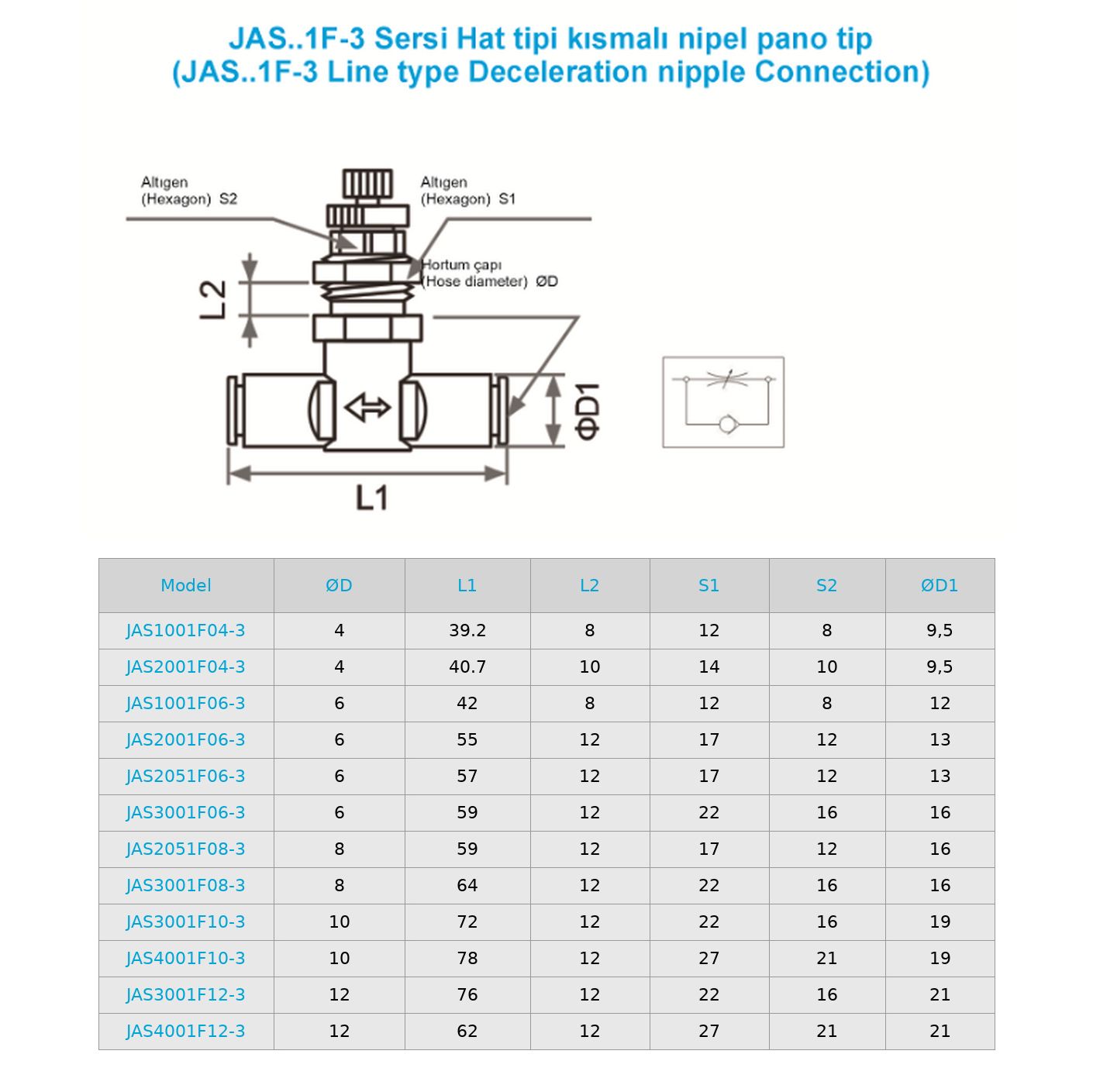

Teknik Çizim
