JAS Piston Üstü Kısmalı Dirsek

0.00
(0 değerlendirmeler) Görüşünü yaz
JAS2201F 02-10S
32803 ₺


ANNA JAS serisi piston üstü kısmalı dirsek. M3, M5, 1/8" ve 1/4" diş; 3, 4, 6, 8, 10 mm hortum çapı. Hava ve vakum için, itmeli hortum bağlantılı.

Kargo ve Teslimat
  • 6000 ₺ + KDV üzeri (20 desi altı) siparişlerde ücretsiz kargo !
İptal ve İade
  • Siparişinizin türüne göre dağıtım süreleri değişmektedir.
  • İthal olan, üretilen, elektronik ürünler, iade kapsamında değildir.
  • 15 gün içinde iade koşullarına uygun olarak iade yapabilirsiniz.
İade ve iptal Politikamız
Bilgilendirme
Ürün ile ilgili soru sorun.
+
JAS Piston Üstü Kısmalı Dirsek
0.00
(0 değerlendirmeler) Görüşünü yaz

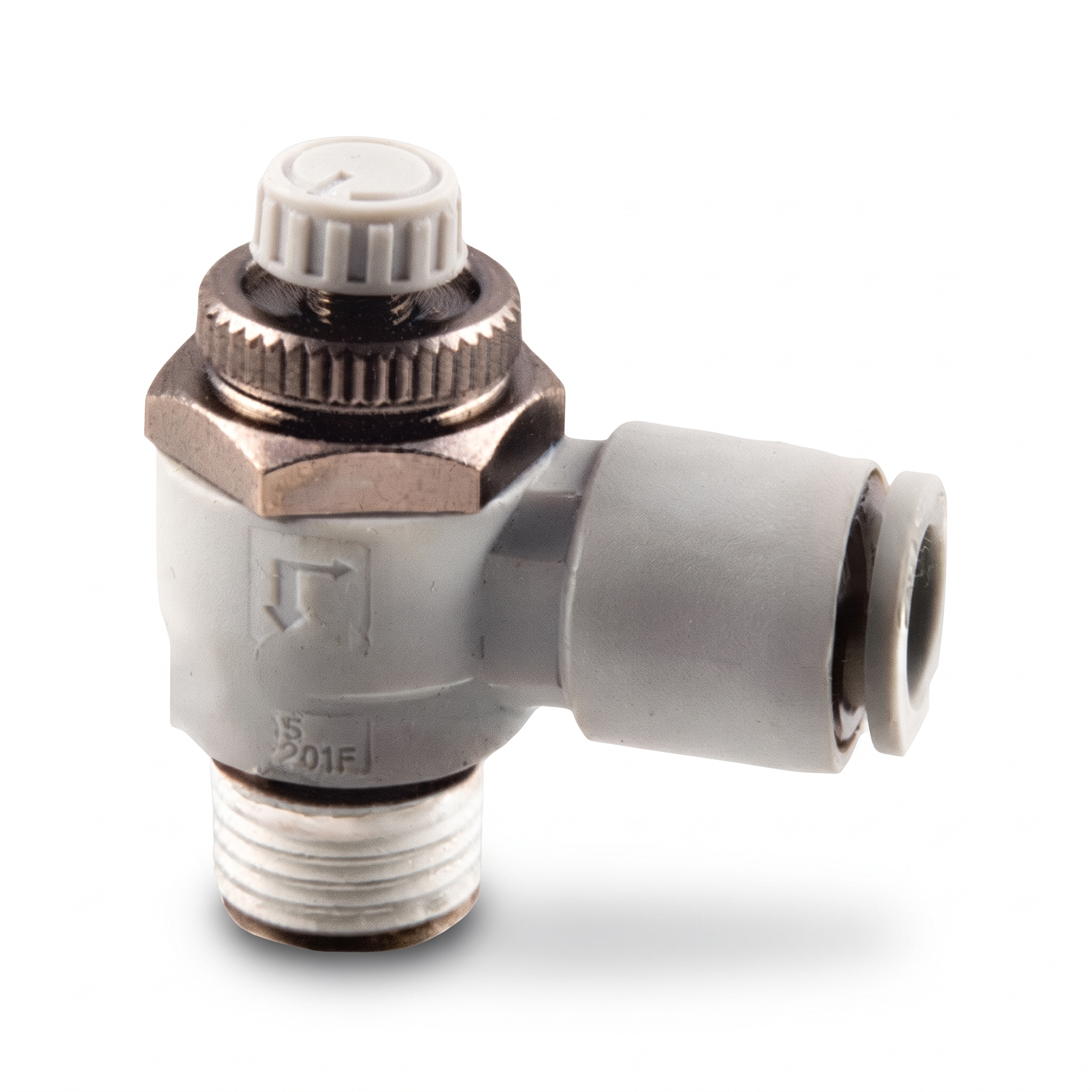

ANNA JAS Piston Üstü Kısmalı Dirsek

ANNA JAS..F-S serisi piston üstü kısmalı dirsek, hava ve vakum hatlarında akışı ayar iğnesiyle kısarak ayarlamaya yarayan, itmeli (push-in) hortum bağlantılı dirsek tip bir bağlantı elemanıdır. Sembolünde ayarlı kısma ile çek valf birlikte yer alır. M3, M5, 1/8" ve 1/4" diş ile 3, 4, 6, 8 ve 10 mm hortum çapı seçenekleri bulunur.

Öne Çıkan Özellikler

  • Küçük boyut ve hafif yapı
  • İtmeli hortum bağlantısı ile kolay montaj
  • 1.0 MPa'ya kadar çalışma basıncı
  • Tüm R dişler önceden sızdırmazlık maddesi ile kaplıdır
  • Kilit somunlu ayar iğnesi
  • Pirinç metal gövde nikel kaplama, plastik gövde PBT

Teknik Özellikler

Akışkan Hava, vakum
Dayanım basıncı 1.5 MPa (metrik dişli modellerde 1.05 MPa)
Maksimum çalışma basıncı 1.0 MPa (metrik dişli modellerde 0.7 MPa)
Minimum çalışma basıncı 0.1 MPa
Çalışma sıcaklığı -5 ... +60 °C (donma olmadan)
Uygun hortum PU (poliüretan), naylon
Bağlantı dişi M3x0.5, M5x0.8, R1/8", R1/4"
Hortum çapı 3, 4, 6, 8, 10 mm
Malzemeler İğne, kilit somunu, metal gövde, valf mili: pirinç; plastik gövde: PBT; O-ring ve keçeler: NBR; kilit tırnakları: paslanmaz çelik (SUS); bilezik: çinko; kovan ve destek halkası: POM

Model ve Ölçü Tablosu

Ürün Kodu Bağlantı Dişi Hortum Çapı A Altıgen S H L D1 D2 B Yaklaşık Ağırlık (kg)
JAS1201F M3-03 M3x0.5 3 mm 3.1 8 3.2 17.8 9.6 9.6 12 0,006
JAS1201F M5-03 M5x0.8 3 mm 3.1 8 3.2 17.8 9.6 9.6 12 0,006
JAS1201F M3-04 M3x0.5 4 mm 3.1 8 3.2 17.8 9.6 9.6 12 0,006
JAS1201F M5-04 M5x0.8 4 mm 4 8 3.2 17.8 9.6 9.6 12 0,006
JAS1201F M5-06 M5x0.8 6 mm 4 8 3.2 18 12 9.6 12 0,007
JAS2201F 01-04S R1/8" 4 mm 7.5 12 3.5 20 12 14.2 13 0,012
JAS2201F 02-04S R1/4" 4 mm 10.5 17 4 25 12 18.4 14 0,018
JAS2201F 01-06S R1/8" 6 mm 7.5 12 3.5 21 12 14.2 13 0,012
JAS2201F 02-06S R1/4" 6 mm 9.5 17 4 24.2 12 18.2 14 0,018
JAS2201F 01-08S R1/8" 8 mm 7.5 12 3.5 26 12 18.2 13 0,012
JAS2201F 02-08S R1/4" 8 mm 10.5 17 4 26 15.8 18.4 14 0,018
JAS2201F 01-10S R1/8" 10 mm 11 12 3.5 29.6 19 14.5 12 0,016
JAS2201F 02-10S R1/4" 10 mm 10.5 17 4 35.2 19 18.4 14 0,022

Ölçüler mm cinsindendir; harflerin karşılığı Teknik Çizim sekmesinde gösterilmiştir.

Kullanım Alanları

  • Pnömatik silindirlerde piston hızının ayarlanması
  • Basınçlı hava hatlarında akış ayarı
  • Vakum hatları
  • PU ve naylon hortumlu pnömatik devreler

Sık Sorulan Sorular

Hangi diş ve hortum ölçüleri mevcut?

M3, M5, 1/8" ve 1/4" diş; 3, 4, 6, 8 ve 10 mm hortum çapı seçenekleri vardır. Geçerli kombinasyonlar model tablosunda yer alır.

Maksimum çalışma basıncı nedir?

1.0 MPa; metrik dişli (M3, M5) modellerde 0.7 MPa'dır. Minimum çalışma basıncı 0.1 MPa'dır.

Hangi hortumlarla kullanılır?

PU (poliüretan) ve naylon hortumlarla kullanılır.

Hangi akışkanlar için uygundur?

Hava ve vakum için uygundur.

Çalışma sıcaklığı aralığı nedir?

-5 ile +60 °C arasıdır (donma olmadan).

Dişlerde ayrıca sızdırmazlık gerekir mi?

R dişli modellerde dişler önceden sızdırmazlık maddesi ile kaplıdır. Metrik dişli modellerde conta bulunur.

JAS Piston Üstü Kısmalı Dirsek Teknik Veriler
Teknik Çizim
