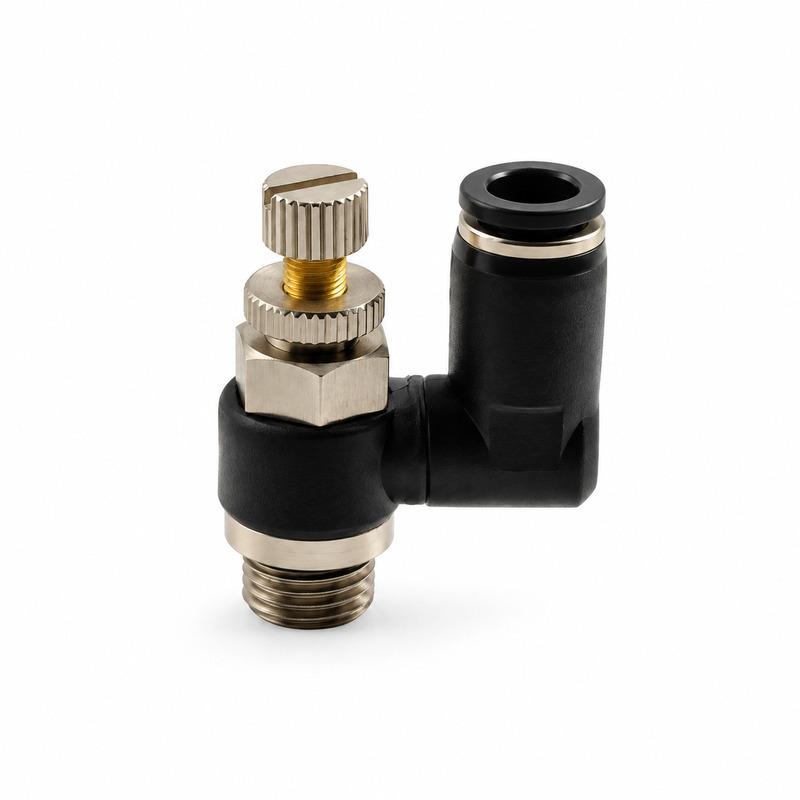

Valf Üstü Çevirmeli Kısmalı Dirsek

0.00
(0 değerlendirmeler) Görüşünü yaz
ISSG08-01B
36054 ₺


ISSG valf üstü çevirmeli kısmalı dirsek; 6–8 mm hortum ve 1/8–1/4 inç bağlantı seçenekleri. Pirinç nikel kaplama.

Kargo ve Teslimat
  • 6000 ₺ + KDV üzeri (20 desi altı) siparişlerde ücretsiz kargo !
İptal ve İade
  • Siparişinizin türüne göre dağıtım süreleri değişmektedir.
  • İthal olan, üretilen, elektronik ürünler, iade kapsamında değildir.
  • 15 gün içinde iade koşullarına uygun olarak iade yapabilirsiniz.
İade ve iptal Politikamız
Bilgilendirme
Ürün ile ilgili soru sorun.
+
Valf Üstü Çevirmeli Kısmalı Dirsek
0.00
(0 değerlendirmeler) Görüşünü yaz

Valf Üstü Çevirmeli Kısmalı Dirsek

ANNA ISSG serisi, pnömatik devrelerde hava akışını ayarlamak için kullanılan valf üstü çevirmeli kısmalı dirsektir. Bağlantı ölçüsü ve hortum çapı modele göre değişir.

Öne Çıkan Özellikler

  • Çevirmeli dirsek yapısı.
  • Kaynakta gösterilen ayar vidası ve kilit somunu.
  • İtmeli hortum bağlantısı.
  • 6 veya 8 mm hortum; 1/8 veya 1/4 inç bağlantı seçenekleri.

Teknik Özellikler

ÖzellikDeğer
Marka / SeriANNA / ISSG
Malzeme (fiyat listesi)Pirinç nikel kaplama
AkışkanHava, vakum
HortumPU poliüretan, naylon
Çalışma sıcaklığı−5 ile +60 °C; donmayan
Minimum çalışma basıncı0,1 MPa
Bağlantı seçenekleri1/8 inç, 1/4 inç
Hortum dış çapı6 mm, 8 mm

Kaynakta dayanım basıncı değerleri ve G/R diş ifadeleri çelişmektedir; seçim öncesi üreticiden doğrulanmalıdır.

Model ve Ölçü Tablosu (mm)

ModelØD (mm)GL1L2 min.L2 max.L3L4ØPAnahtar / WrenchYaklaşık kg / Approx. kg
ISSG06-01B6G1/85.53742261814.5120.017
ISSG06-02B6G1/47.544.549272014.5140.018
ISSG08-01B8G1/85.53742261814.5120.017
ISSG08-02B8G1/47.544.549272014.5140.018

Yaklaşık ağırlıklar, içi boş nikel kaplı pirinç ve plastik gövde hacimleri ile çelik ayar mili varsayımından hesaplanmıştır; ölçülmüş değer değildir.

Kullanım Alanları

Hava akışının ayarlanması gereken pnömatik devreler. Seçim öncesinde port dişi, hortum dış çapı ve çalışma koşulları kontrol edilmelidir.

Sık Sorulan Sorular

Ne için kullanılır?

Pnömatik devrede hava akışını ayarlamak için kullanılan çevirmeli kısma dirseğidir.

Hangi hortumlar uygundur?

Kaynak tabloda PU poliüretan ve naylon hortumlar belirtilmiştir.

Hortum çapı nasıl seçilir?

Seçilen ürünün hortum bağlantısı, hortum dış çapıyla aynı olmalıdır: 6 veya 8 mm.

Hangi bağlantı ölçüleri vardır?

Fiyat listesinde 1/8 ve 1/4 inç bağlantılı dört model vardır.

Malzeme nedir?

Fiyat listesinde pirinç nikel kaplama belirtilmiştir.

Ağırlıklar ölçülmüş müdür?

Hayır; kaynakta ağırlık bulunmadığı için yaklaşık malzeme hacminden hesaplanmıştır.

Valf Üstü Çevirmeli Kısmalı Dirsek Teknik Veriler
Teknik Çizim
