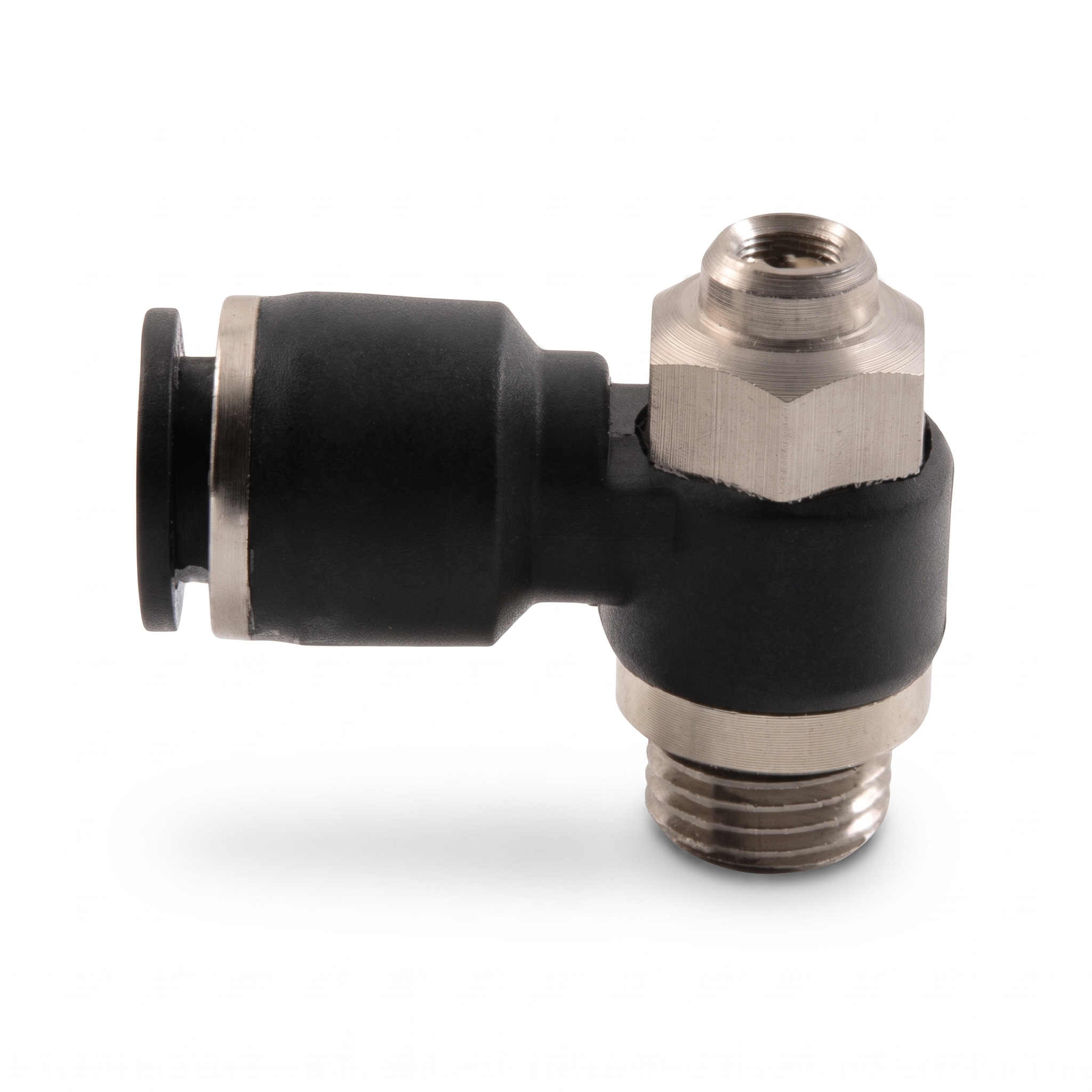

ISCAG Valf Üstü Tornavida Başlı Kısmalı Dirsek

0.00
(0 değerlendirmeler) Görüşünü yaz
ISCAG08-04B
43389 ₺

ANNA ISCAG valf üstü tornavida başlı kısmalı dirsek. M5, 1/8", 1/4", 3/8", 1/2" diş; 4, 6, 8, 10, 12 mm hortum çapı. Nikel kaplamalı metal gövde, hava ve vakum için.
Kargo ve Teslimat
  • 6000 ₺ + KDV üzeri (20 desi altı) siparişlerde ücretsiz kargo !
İptal ve İade
  • Siparişinizin türüne göre dağıtım süreleri değişmektedir.
  • İthal olan, üretilen, elektronik ürünler, iade kapsamında değildir.
  • 15 gün içinde iade koşullarına uygun olarak iade yapabilirsiniz.
İade ve iptal Politikamız
Bilgilendirme
Ürün ile ilgili soru sorun.

ANNA ISCAG Valf Üstü Tornavida Başlı Kısmalı Dirsek

ANNA ISCA-G serisi valf üstü tornavida başlı kısmalı dirsek, hava ve vakum hatlarında akışı tornavida ile ayarlanan iğnesiyle kısan, itmeli (push-in) hortum bağlantılı dirsek tip bir bağlantı elemanıdır. Bir yönde kontrollü akış, diğer yönde serbest akış sağlar. M5, G1/8", G1/4", G3/8" ve G1/2" diş ile 4, 6, 8, 10 ve 12 mm hortum çapı seçenekleri bulunur.

Öne Çıkan Özellikler

  • Nikel kaplamalı metal gövde
  • Tornavida ile ayarlanan iğne ve kilit somunu
  • Tüm G dişler önceden sızdırmazlık maddesi ile kaplıdır
  • Tüm silindirik dişler O-ring contalıdır
  • İtmeli hortum bağlantısı
  • Hava ve vakumda kullanım

Teknik Özellikler

Akışkan Hava, vakum
Çalışma basıncı 0 - 1.0 MPa (150 psi)
Vakum basıncı -100 kPa (-29.5 in-Hg)
Maksimum basınç 1.5 MPa
Çalışma sıcaklığı -10 ... +60 °C
Uygun hortum PU (poliüretan), naylon
Bağlantı dişi M5x0.8, G1/8", G1/4", G3/8", G1/2"
Hortum çapı 4, 6, 8, 10, 12 mm
Malzemeler İğne, kilit somunu, metal gövde, valf mili: pirinç (nikel kaplama); plastik gövde: PBT; O-ring ve keçeler: NBR; kilit tırnakları: paslanmaz çelik (SUS); bilezik: çinko; kovan ve destek halkası: POM

Model ve Ölçü Tablosu

Ürün Kodu Bağlantı Dişi (G) Hortum Çapı (ØD) L1 L2 L3 L4 (min - maks) L5 (min - maks) ØP Anahtar Ağzı Yaklaşık Ağırlık (kg)
ISCAG04-M5B M5 4 mm 3.5 20 7 23.5 - 24.5 20 - 21 11 8 0,008
ISCAG04-01B G1/8" 4 mm 5.5 22.5 9 31.5 - 32.5 26 - 27 11 12 0,014
ISCAG04-02B G1/4" 4 mm 8.5 24.5 10 38 - 39 29.5 - 30.5 13 14 0,022
ISCAG06-M5B M5 6 mm 3.5 22.5 7 23.5 - 24.5 20 - 21 13 8 0,008
ISCAG06-01B G1/8" 6 mm 5.5 22.5 9 31.5 - 32.5 26 - 27 13 12 0,014
ISCAG06-02B G1/4" 6 mm 8.5 24.5 10 38 - 39 29.5 - 30.5 13 14 0,022
ISCAG06-03B G3/8" 6 mm 9.5 26.5 11 43 - 44 33.5 - 34.5 13 19 0,038
ISCAG06-04B G1/2" 6 mm 12 32 14.5 50 - 51 38 - 39 14.5 24 0,065
ISCAG08-01B G1/8" 8 mm 5.5 25 10 31.5 - 32.5 26 - 27 14.5 12 0,014
ISCAG08-02B G1/4" 8 mm 8.5 28 10.5 38 - 39 29.5 - 30.5 14.5 14 0,022
ISCAG08-03B G3/8" 8 mm 9.5 29 11.5 43 - 44 33.5 - 34.5 14.5 19 0,038
ISCAG08-04B G1/2" 8 mm 12 32 14.5 50 - 51 38 - 39 14.5 24 0,065
ISCAG10-01B G1/8" 10 mm 5.5 30.5 12 31.5 - 32.5 26 - 27 18.5 12 0,018
ISCAG10-02B G1/4" 10 mm 8.5 32.5 12.5 38 - 39 29.5 - 30.5 18.5 14 0,026
ISCAG10-03B G3/8" 10 mm 9.5 33 13.5 43 - 44 33.5 - 34.5 18.5 19 0,042
ISCAG10-04B G1/2" 10 mm 12 36 14.5 50 - 51 38 - 39 18.5 24 0,069
ISCAG12-02B G1/4" 12 mm 8.5 33 14 38 - 39 29.5 - 30.5 21 14 0,026
ISCAG12-03B G3/8" 12 mm 9.5 35 15 43 - 44 33.5 - 34.5 21 19 0,042
ISCAG12-04B G1/2" 12 mm 12 36 16 50 - 51 38 - 39 21 24 0,069

Ölçüler mm cinsindendir; harflerin karşılığı Teknik Çizim sekmesinde gösterilmiştir.

Kullanım Alanları

  • Pnömatik valf ve silindir çıkışlarında hız ayarı
  • Basınçlı hava hatlarında akış ayarı
  • Vakum hatları
  • PU ve naylon hortumlu pnömatik devreler

Sık Sorulan Sorular

Hangi diş ve hortum ölçüleri mevcut?

M5, G1/8", G1/4", G3/8" ve G1/2" diş; 4, 6, 8, 10 ve 12 mm hortum çapı seçenekleri vardır. Geçerli kombinasyonlar model tablosunda yer alır.

Çalışma basıncı nedir?

0 - 1.0 MPa (150 psi) aralığında çalışır; maksimum basınç 1.5 MPa, vakum basıncı -100 kPa'dır.

Ayar nasıl yapılır?

Ayar iğnesi tornavida ile çevrilir, kilit somunu ile sabitlenir.

Hangi hortumlarla kullanılır?

PU (poliüretan) ve naylon hortumlarla kullanılır.

Çalışma sıcaklığı aralığı nedir?

-10 ile +60 °C arasıdır.

Dişlerde ayrıca sızdırmazlık gerekir mi?

G dişler önceden sızdırmazlık maddesi ile kaplıdır ve silindirik dişlerde O-ring conta bulunur.

ISCAG Valf Üstü Tornavida Başlı Kısmalı Dirsek Teknik Veriler
Teknik Çizim
