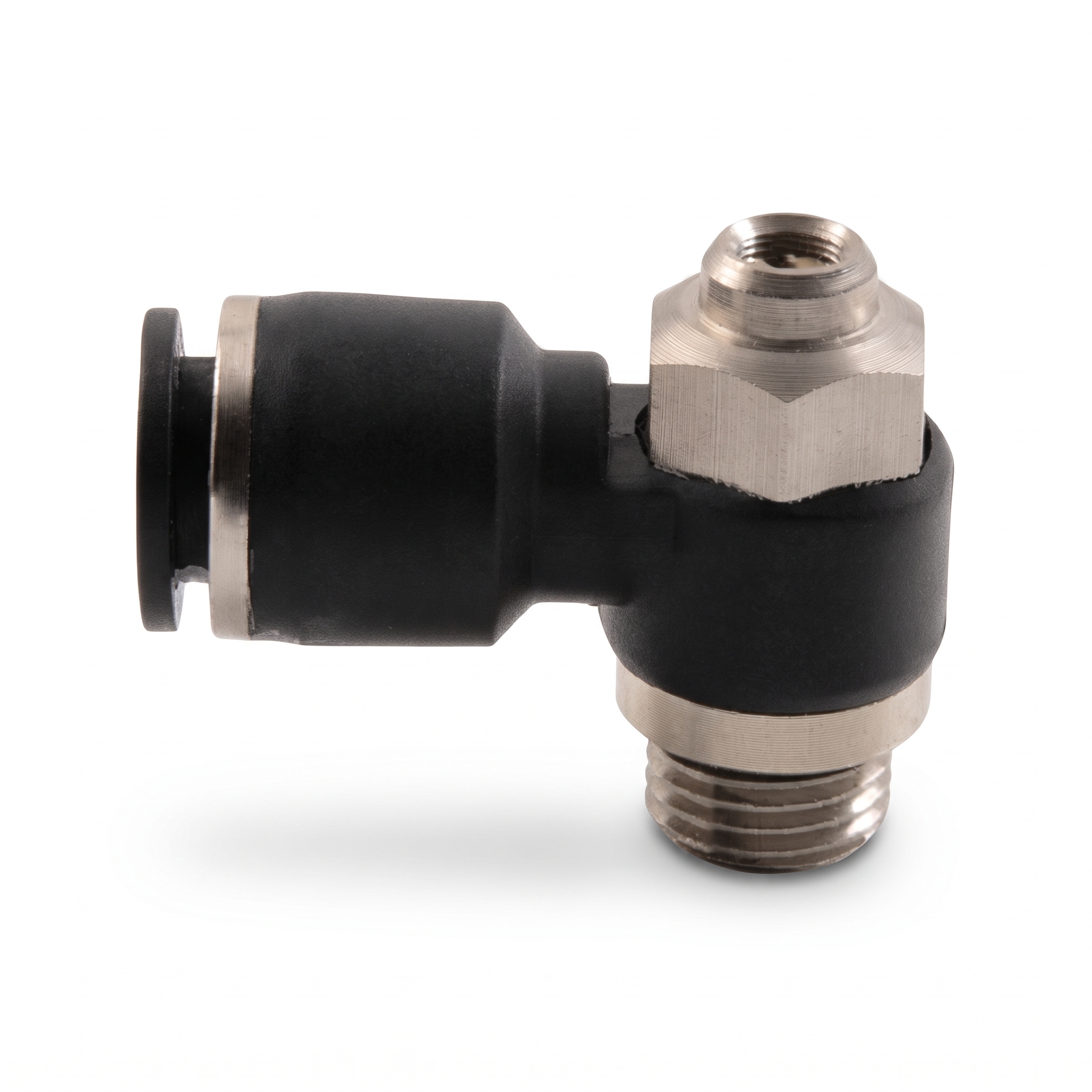

ISCAG Valf Üstü Tornavida Başlı Kısmalı Dirsek

0.00
(0 değerlendirmeler) Görüşünü yaz
ISCAG10-02B
20194 ₺

ANNA ISCAG valf üstü tornavida başlı kısmalı dirsek. M5, 1/8", 1/4", 3/8", 1/2" diş; 4, 6, 8, 10, 12 mm hortum çapı. Nikel kaplamalı metal gövde, hava ve vakum için.
Kargo ve Teslimat
  • 6000 ₺ + KDV üzeri (20 desi altı) siparişlerde ücretsiz kargo !
İptal ve İade
  • Siparişinizin türüne göre dağıtım süreleri değişmektedir.
  • İthal olan, üretilen, elektronik ürünler, iade kapsamında değildir.
  • 15 gün içinde iade koşullarına uygun olarak iade yapabilirsiniz.
İade ve iptal Politikamız
Bilgilendirme
Ürün ile ilgili soru sorun.

ANNA ISCAG Valf Üstü Tornavida Başlı Kısmalı Dirsek

ANNA ISCA-G serisi valf üstü tornavida başlı kısmalı dirsek, hava ve vakum hatlarında akışı tornavida ile ayarlanan iğnesiyle kısan, itmeli (push-in) hortum bağlantılı dirsek tip bir bağlantı elemanıdır. Bir yönde kontrollü akış, diğer yönde serbest akış sağlar. M5, G1/8", G1/4", G3/8" ve G1/2" diş ile 4, 6, 8, 10 ve 12 mm hortum çapı seçenekleri bulunur.

Öne Çıkan Özellikler

  • Nikel kaplamalı metal gövde
  • Tornavida ile ayarlanan iğne ve kilit somunu
  • Tüm G dişler önceden sızdırmazlık maddesi ile kaplıdır
  • Tüm silindirik dişler O-ring contalıdır
  • İtmeli hortum bağlantısı
  • Hava ve vakumda kullanım

Teknik Özellikler

AkışkanHava, vakum
Çalışma basıncı0 - 1.0 MPa (150 psi)
Vakum basıncı-100 kPa (-29.5 in-Hg)
Maksimum basınç1.5 MPa
Çalışma sıcaklığı-10 ... +60 °C
Uygun hortumPU (poliüretan), naylon
Bağlantı dişiM5x0.8, G1/8", G1/4", G3/8", G1/2"
Hortum çapı4, 6, 8, 10, 12 mm
Malzemelerİğne, kilit somunu, metal gövde, valf mili: pirinç (nikel kaplama); plastik gövde: PBT; O-ring ve keçeler: NBR; kilit tırnakları: paslanmaz çelik (SUS); bilezik: çinko; kovan ve destek halkası: POM

Model ve Ölçü Tablosu

Ürün KoduBağlantı Dişi (G)Hortum Çapı (ØD)L1L2L3L4 (min - maks)L5 (min - maks)ØPAnahtar AğzıYaklaşık Ağırlık (kg)
ISCAG04-M5BM54 mm3.520723.5 - 24.520 - 211180,008
ISCAG04-01BG1/8"4 mm5.522.5931.5 - 32.526 - 2711120,014
ISCAG04-02BG1/4"4 mm8.524.51038 - 3929.5 - 30.513140,022
ISCAG06-M5BM56 mm3.522.5723.5 - 24.520 - 211380,008
ISCAG06-01BG1/8"6 mm5.522.5931.5 - 32.526 - 2713120,014
ISCAG06-02BG1/4"6 mm8.524.51038 - 3929.5 - 30.513140,022
ISCAG06-03BG3/8"6 mm9.526.51143 - 4433.5 - 34.513190,038
ISCAG06-04BG1/2"6 mm123214.550 - 5138 - 3914.5240,065
ISCAG08-01BG1/8"8 mm5.5251031.5 - 32.526 - 2714.5120,014
ISCAG08-02BG1/4"8 mm8.52810.538 - 3929.5 - 30.514.5140,022
ISCAG08-03BG3/8"8 mm9.52911.543 - 4433.5 - 34.514.5190,038
ISCAG08-04BG1/2"8 mm123214.550 - 5138 - 3914.5240,065
ISCAG10-01BG1/8"10 mm5.530.51231.5 - 32.526 - 2718.5120,018
ISCAG10-02BG1/4"10 mm8.532.512.538 - 3929.5 - 30.518.5140,026
ISCAG10-03BG3/8"10 mm9.53313.543 - 4433.5 - 34.518.5190,042
ISCAG10-04BG1/2"10 mm123614.550 - 5138 - 3918.5240,069
ISCAG12-02BG1/4"12 mm8.5331438 - 3929.5 - 30.521140,026
ISCAG12-03BG3/8"12 mm9.5351543 - 4433.5 - 34.521190,042
ISCAG12-04BG1/2"12 mm12361650 - 5138 - 3921240,069

Ölçüler mm cinsindendir; harflerin karşılığı Teknik Çizim sekmesinde gösterilmiştir.

Kullanım Alanları

  • Pnömatik valf ve silindir çıkışlarında hız ayarı
  • Basınçlı hava hatlarında akış ayarı
  • Vakum hatları
  • PU ve naylon hortumlu pnömatik devreler

Sık Sorulan Sorular

Hangi diş ve hortum ölçüleri mevcut?

M5, G1/8", G1/4", G3/8" ve G1/2" diş; 4, 6, 8, 10 ve 12 mm hortum çapı seçenekleri vardır. Geçerli kombinasyonlar model tablosunda yer alır.

Çalışma basıncı nedir?

0 - 1.0 MPa (150 psi) aralığında çalışır; maksimum basınç 1.5 MPa, vakum basıncı -100 kPa'dır.

Ayar nasıl yapılır?

Ayar iğnesi tornavida ile çevrilir, kilit somunu ile sabitlenir.

Hangi hortumlarla kullanılır?

PU (poliüretan) ve naylon hortumlarla kullanılır.

Çalışma sıcaklığı aralığı nedir?

-10 ile +60 °C arasıdır.

Dişlerde ayrıca sızdırmazlık gerekir mi?

G dişler önceden sızdırmazlık maddesi ile kaplıdır ve silindirik dişlerde O-ring conta bulunur.

ISCAG Valf Üstü Tornavida Başlı Kısmalı Dirsek Teknik Veriler
Teknik Çizim
